01. System rusztowań Cuplock: szczegółowe wyjaśnienie

Struktura systemu i zasada działania

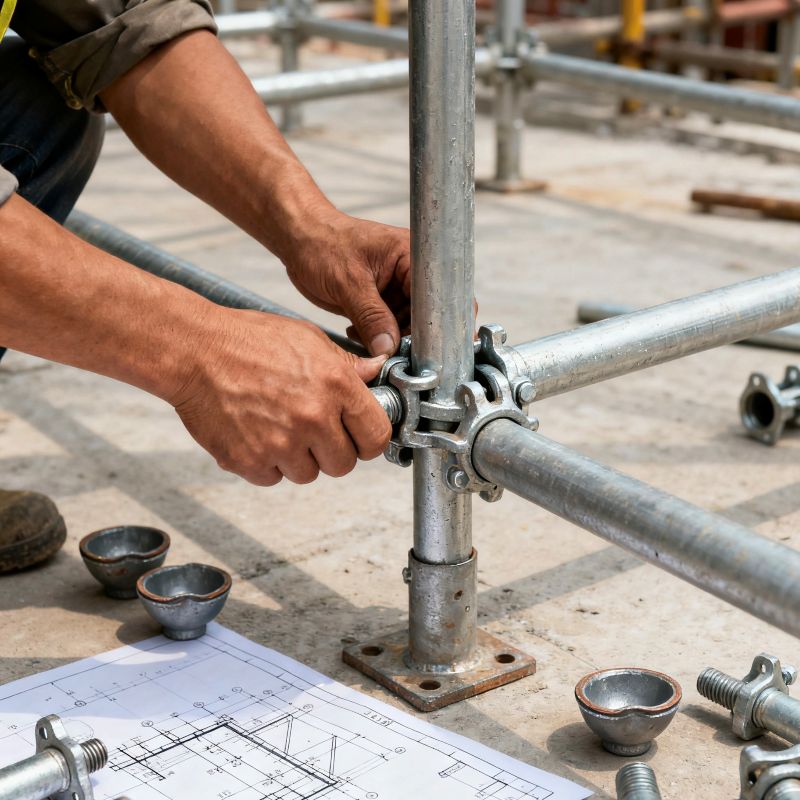

Rusztowanie typu Cuplock to rewolucyjny system rusztowań z rur stalowych-, którego podstawową innowacją jest unikalna konstrukcja połączenia panewkowego z zębami. Rusztowanie to składa się głównie ze słupów pionowych (standardowa długość 3130 mm, waga 17,07 kg), słupów poziomych i specjalistycznych łączników typu cup-lock. Kubki stałe przyspawane są do słupów pionowych w odstępach 0,6 m, natomiast słupy poziome posiadają na obu końcach specjalne łączniki, umożliwiające szybki montaż poprzez proste wbijanie.

Mechanizm łączący wykorzystuje tarcie spiralne i-ciężar własny w celu zapewnienia funkcji samoblokowania. Obciążenia przenoszone są na słupy pionowe poprzez dolne złącza misek, co zapewnia wysoki poziom bezpieczeństwa-nawet jeśli górne miseczki nie są całkowicie dokręcone, poziome złącza słupów nie rozłączą się. Dzięki temu, że wszystkie osie biegunów przecinają się w jednym punkcie, a węzły znajdują się w płaszczyźnie ramy, układ tworzy stabilną, geometrycznie niezmienniczą strukturę.

Kluczowe zalety wydajności

Wszechstronne możliwości konfiguracji

Możliwość elastycznego tworzenia rusztowań jedno- i dwurzędowych-, ram wsporczych, kolumn, wciągników do materiałów, rusztowań wspinaczkowych, rusztowań wspornikowych i innego sprzętu budowlanego

Szczególnie nadaje się do zakrzywionych rusztowań i-ram nośnych do dużych obciążeń

Możliwość rozbudowy do tymczasowych schronień, szop, latarni morskich i innych obiektów pomocniczych

Wyjątkowa wydajność konstrukcji

Szybkość montażu 3-5 razy większa niż w przypadku tradycyjnych rusztowań

Do pracy wymaga jedynie młotka, co eliminuje połączenia śrubowe

Standaryzowane komponenty (maksymalna długość 3130 mm) ułatwiają transport i-zarządzanie na miejscu

Doskonała kompatybilność

Główne komponenty wykorzystują uniwersalne specyfikacje rur stalowych, kompatybilne z tradycyjnymi rusztowaniami łącznikowymi

Można łączyć ze zwykłymi rurami stalowymi za pomocą złączy

Doskonała nośność-Nośność

Doskonała odporność na zginanie, ścinanie i skręcanie w połączeniach

O 15% większa nośność niż rusztowanie z rur stalowych typu łącznikowego-w równoważnych warunkach

Maksymalna wytrzymałość na ścinanie złączy słupów poziomych sięga 199KN

Kompleksowy projekt bezpieczeństwa

Obejmuje wsporniki siatki zabezpieczającej, pośrednie słupy poziome, deski rusztowania, krawężniki, drabiny i inne akcesoria

Specjalne belki wspornikowe i kotwy ścienne zapewniają bezpieczeństwo-pracy na dużych wysokościach

Ograniczenia i wady aplikacji

Pomimo swoich zalet system Cuplock ma pewne ograniczenia:

Wymiary konstrukcyjne ograniczone przez słupy poziome-o stałej długości i miseczki rozmieszczone co 0,6 m na słupach pionowych

Potencjalna utrata styków łączących-w kształcie litery U

Stosunkowo wysoki początkowy koszt inwestycji

02. System rusztowań Ringlock:-dokładna analiza

Początki i rozwój techniczny

Rusztowanie Ringlock, sprowadzone z Europy w latach 80., uważane jest za ulepszoną wersję Cuplock. Wynalezione przez niemiecką firmę LAYHER, w Chinach jest powszechnie nazywane (Layher Scaffold) lub „rusztowaniem pierścieniowym chryzantem”. Pierwotnie zaprojektowany do kratownic oświetleniowych i ram tła, jest obecnie szeroko stosowany w różnych projektach budowlanych.

FBX3627

Skład systemu i parametry techniczne

Rusztowanie pierścieniowe wykorzystuje jako główne elementy rury stalowe φ48×3,5 mm Q345B, a kluczowe cechy obejmują:

Konstrukcja słupa pionowego: średnica 133 mm-, grubość 10 mm-, 8 otworów, spawane w odstępach co 0,60 m, z tulejami łączącymi na dole

Konstrukcja słupa poziomego: Złącza wtykowe-przyspawane na obu końcach do bezpośredniego wstawiania w pionowe pierścienie słupowe

Wspólna siła: Stal-o wysokiej wytrzymałości i precyzyjne spawanie zapewniają wyjątkową nośność złącza

Ulepszenia wydajności i innowacyjne funkcje

Koncepcja projektu modułowego

Standaryzowane połączenia pierścieniowe umożliwiają wielokierunkowe-jednoczesne połączenia

Potrafi tworzyć przestrzenne konstrukcje kratownicowe odpowiednie dla złożonych geometrii

Zwiększona wydajność konstrukcji

Połączenia wtykowe-są szybsze niż Cuplock

Mniejsza liczba akcesoriów upraszcza zarządzanie

Lepsze bezpieczeństwo

Połączenia wielo-kierunkowe zapewniają lepszą stabilność strukturalną

Większa sztywność połączenia i odporność na odkształcenia

Estetyka i ekonomia

Zaawansowana obróbka powierzchni zapewniająca czysty wygląd

Wysoki stopień wykorzystania materiałów obniża-koszty długoterminowe

Szerokie zastosowanie

Szczególnie nadaje się do zastosowań o dużych-rozpiętościach i skomplikowanych-warunkach szalunkowych

Wyjątkowo sprawdza się przy mostach, liniach kolejowych i innych projektach infrastrukturalnych

Porównanie systemów i przewodnik wyboru

Porównanie parametrów technicznych

Element porównawczy	Rusztowanie Cuplock	Rusztowanie Ringlock
Metoda połączenia	Blokada miseczki-samoblokująca	Wtyczka dysku pierścieniowego-
Odstępy pionowe	Naprawiono 0,6 m	Naprawiono 0,6 m
Główny materiał	Rura stalowa φ48	Rura stalowa φ48×3,5 mm Q345B
Wspólna siła	Wytrzymałość na ścinanie 199KN	Wyższa (różni się w zależności od producenta)
Szybkość montażu	Szybki (3-5× tradycyjny)	Szybciej
Adaptacja krzywej	Dobry	Doskonały
Koszt początkowy	Stosunkowo wysoki

Zalecenia dotyczące scenariusza zastosowania

Nadaj priorytet Cuplockowi, gdy:

Małe i średnie projekty budowlane

Ograniczony budżet, ale wymaga poprawy wydajności

Wymagana kompatybilność z tradycyjnym rusztowaniem łączącym

Potrzebne rusztowania zakrzywione

Nadaj priorytet blokadzie, gdy:

Duże budynki użyteczności publicznej, mosty i projekty o wysokim-standardzie

Duże-rozpiętości i-duże, skomplikowane warunki szalunkowe

Projekty wymagające ekstremalnej wydajności

Wymagana częsta zmiana kształtu rusztowania

Ogólne zastosowania:

Konstrukcje wieżowców-

Budowa zakładów przemysłowych

Tymczasowa konfiguracja obiektu

Projekty konserwacji i napraw

Analiza kosztów cyklu życia

Chociaż Ringlock ma najwyższy koszt początkowy, może oferować lepszą wartość-terminową:

System Cuplock: Koszt początkowy wyższy o 20–30% w porównaniu z tradycyjnymi rusztowaniami, ale oszczędność pracy i wyższy obrót zazwyczaj zwracają różnicę w 2–3 projektach

System blokady pierścieniowej: 15-25% wyższy koszt początkowy niż Cuplock, ale dłuższa żywotność (10+ lat) i wyższe wskaźniki obrotu zapewniają znaczne długoterminowe korzyści ekonomiczne

Często zadawane pytania

P1: Jaka jest maksymalna wysokość montażu rusztowań typu Cuplock i Ringlock?

A1: Obydwa mogą teoretycznie przekraczać 100 m, ale praktyczne dopuszczalne wysokości zależą od obciążeń, układu kotew ściennych i warunków fundamentowania. Rusztowania ogólnobudowlane są zwykle ograniczone do 50 m, a poza tym wymagane są specjalne projekty.

P2: Czy te systemy rusztowań mogą być używane razem?

Odpowiedź 2: Niezalecane. Chociaż główne specyfikacje rur są identyczne, niekompatybilne systemy połączeń powodują nierówną sztywność połączeń i zagrożenie dla bezpieczeństwa. Jeżeli konieczne jest mieszanie, wymagane są specjalistyczne obliczenia konstrukcyjne.

P3: Jak wybrać odpowiedni system rusztowań?

Odpowiedź 3: Weź pod uwagę następujące czynniki:

Skala i harmonogram projektu: duże-szybkie projekty sprzyjają Ringlock

Ograniczenia budżetowe: Cuplock zapewnia lepszą wydajność-kosztową

Złożoność projektu: Zakrzywione/nieregularne konstrukcje preferują Ringlock

Plany wykorzystania na przyszłość: długoterminowe-stosowanie w wielu-projektach sprawia, że Ringlock jest bardziej ekonomiczny

P4: Jakie międzynarodowe standardy mają zastosowanie do tych systemów?

A4: Główne standardy odniesienia obejmują:

EN 12810/12811 (Normy europejskie dotyczące rusztowań)

BS 1139 (norma brytyjska)

AS/NZS 1576 (norma dla Australii i Nowej Zelandii)

GB 51210-2016 (chiński ujednolicony standard techniczny bezpieczeństwa dla rusztowań budowlanych)
